Теплообменник Ридан НН №08 Ду=32 (кол-во пластин 25)
Технические характеристики
- Тип среды: вода — вода
- Мощность: 70 000 ккал/ч
- Температура среды на входе греющая среда: 90°С
- Температура среды на выходе греющая среда: 70°С
- Температура среды на входе нагреваемая среда: 5°С
- Температура среды на выходе нагреваемая среда: 60°С
- Количество пластин: 25 шт.
Надежность теплообменника
Обращаем ваше внимание! Стоимость теплообменника, представленная на сайте, является ориентировочной. Точная стоимость возможна только после расчета, в ходе которого будет определены: материалы пластин и уплотнений, их количество и др.параметры.
Срок изготовления теплообменника Ридан — 3 ДНЯ
Описание
Теплообменник Ридан НН №08 Ду=32 (кол-во пластин 25) — востребованный вид аппаратов для передачи тепла. Теплообменник поддерживает температуру теплоносителя в соответствующем стандарту диапазоне, обеспечивает эффективную теплопередачу. Индивидуальный расчет устройства дает возможность подобрать именно тот вариант, который будет наиболее полно соответствовать гидравлическим и температурным требованиям объекта.
У производителя Данфосс (Ридан) широкий модельный ряд устройств, который включает аппараты для вентиляции, систем отопления, горячего водоснабжения, холодильной техники. Теплообменник Ридан НН №08 Ду=32 (кол-во пластин 25) работает даже в системах с значительными колебаниями температуры.
Любой теплообменник Ридан НН – разборный, ремонтопригодный, относительно просто собирается и разбирается, доступен для изменения конфигурации при необходимости увеличить мощность обогрева или, наоборот, уменьшить ее (для этого устанавливаются дополнительные пластины либо убираются лишние). При своевременной замене пластин и прокладок компонент бесперебойно работает более 15 лет.
Следует обратить внимание, что обозначения НН №08, НН №014, НН №100 и другие относятся к рамным конструкциям. В самом же корпусе может содержаться разное количество пластин — от десятка и практически до тысячи.
Чтобы определить необходимое число обогревательных пластин, материал их изготовления, толщину, компоновку и купить устройство Danfoss по выгодной цене, оставьте заявку на сайте «ТеплоКомплект», мы доставим его по вашему адресу в Красноярске.Устройство теплообменника Ридан
1 — вход греющей среды
2 — выход греющей среды
3 — вход нагреваемой среды
4 — выход нагреваемой среды
5 — стяжные болты
6 — неподвижная плита
7- верхняя направляющая
8 — нижняя направляющая
9 — пластины
10 — уплотнительная прокладка
11 — прижимная плита
12 — задняя стойка

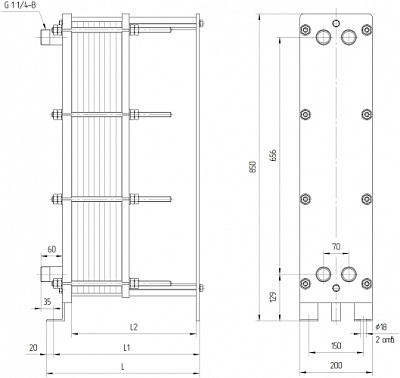

Размер
Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | |||
L | L1 | L2 | размер | кол-во, шт. | |||
Расчетное давление 1,0 МПа (10 кгс/см2) | |||||||
НН№08 общепромышленное/ специальное исполнение | 1 | 323 | 303 | 250 | М16 | 8 | 11-34 |
2 | 403 | 383 | 330 | 35-52 | |||
3 | 573 | 553 | 500 | 53-90 | |||
Расчетное давление 1,6 МПа (16 кгс/см2) | |||||||
НН№08 общепромышленное/ специальное исполнение | 1 | 328 | 308 | 250 | М16 | 8 | 11-34 |
2 | 408 | 388 | 330 | 35-52 | |||
3 | 578 | 558 | 500 | 53-90 |
Характеристики
- НН №08
- Разборные теплообменники
